Complementos ao curso de Montagem e Manutenção de Microcomputadores
E@d
Aula
4
- Energia elétrica e aparelhos de proteção
» Material
disponível na plataforma, obrigatório ler: Internet
via Rede Elétrica
» Mais
informações sobre internet pela rede elétrica
» Conceitos básicos de eletricidade
Corrente
elétrica: movimentação dos elétrons do polo negativo ao polo
positivo . É medida em amper (A).
Exemplo: corrente de 2A.
Obs.:
NÃO
existe a palavra "amperagem".
Tensão elétrica:
é a força que gera a corrente elétrica. É medida em volts (V).
Exemplo: tensão de 127V.
Obs.:
NÃO
existe a palavra "voltagem".
Existem dois tipos
de tensão elétrica
Tensão
alternada:
é aquela usada nas tomadas. Ela tem a mudança dos seus polos "-" e "+"
a intervalos fixos de tempo. No caso das tomadas, são 60 mudanças por
segundo, que dizemos serem 60 hertz (60Hz).
É representada por "AC" ou "VAC".
Tensão
contínua:
é aquela usada na alimentação dos circuitos eletrônicos (como no
computador). Seus polos "-" e "+" são fixos, não mudando nunca de
posição.
É representada por "DC" ou "VDC".
» Conceitos básicos de como usar o
voltímetro

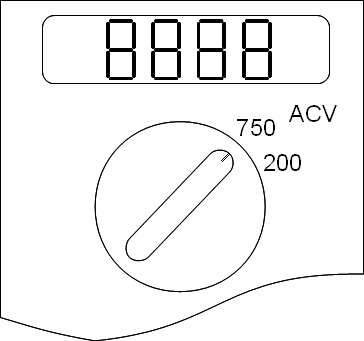

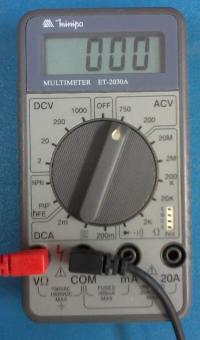

Para medir a
tensão da tomada (alternada)
Colocar em ACV (ou "VAC"), na escala de 750V.

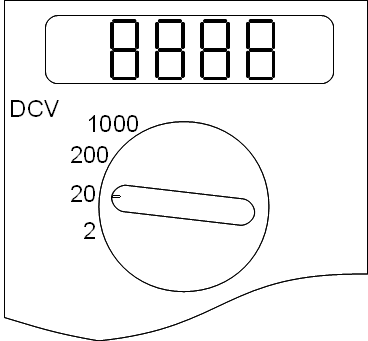

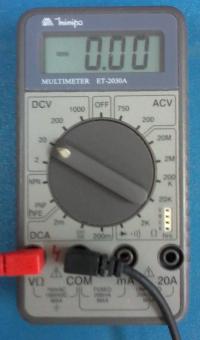

Para medir a
tensão da saída da fonte (tensão contínua)
Colocar em DCV (ou "VDC"), na escala de 20V ou mais
alta.
Cuidado!
NÃO use as
escalas de resistência (Ω - Ohm) nem de corrente (DCA ou ADC - Amper)
para fazer medidas de tensão, sob risco de queimar o multímetro.
» Eletricidade estática, entenda e
saiba como evitar:
A eletricidade estática, que pode ser produzida e
armazenada no corpo humano, é altamente prejudicial aos circuitos
eletrônicos, podendo queimar qualquer parte de um computador. Leia as
matérias:
- http://www.hardware.com.br/artigos/eletricidade-estatica/
- http://under-linux.org/blogs/magal/eletricidade-estatica-entenda-e-saiba-como-evitar-353/
» Proteção contra
eletricidade estática
Para nos
protegermos da eletricidade estática, temos os seguintes recursos:

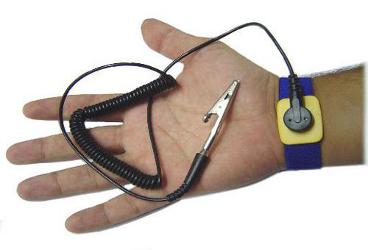

Pulseira antiestática.

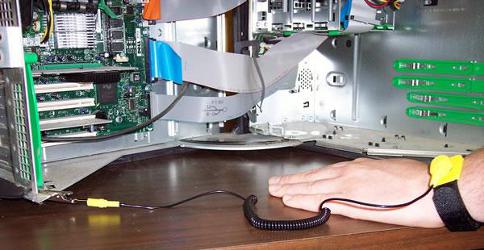

Pulseira antiestática ligada ao gabinete do computador. Observe que se
o gabinete não estiver aterrado (com o seu pino de terra da tomada no
terra da rede elétrica), esta pulseira não fará seu trabalho de
eliminar a estática do corpo da pessoa.

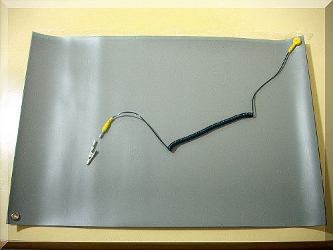

Existem também as mantas antiestáticas, que são colocadas sobre a
bancada onde se vai trabalhar, e esta manda deve ser ligada ao terra.
As placas eletrônicas também devem ser protegidas, sendo transportadas e armazenadas em sacos antiestáticos.
Elas já vem embaladas nestes sacos quando as compramos. Abaixo o exemplos de sacos antiestáticos.
» O que é o
filtro de linha
Ao contrário do que muita gente imagina,
erroneamente, o filtro de linha não é a extensão de tomadas elétricas,
mas sim um circuito eletrônico que fica dentro desta extensão.
Portanto, nem toda extensão de tomadas possui em seu interior um filtro
de linha.
O filtro de linha tem por finalidade eliminar ruídos
de rede elétrica, e em alguns casos proteger o equipamento de picos de
tensão (mas somente se este tiver o terceiro pino, de terra, e esteja
corretamente ligado ao terra da rede).
As fontes chaveadas dos computadores, assim como
estabilizadores e no-breaks já possuem dentro de si filtros de linha.

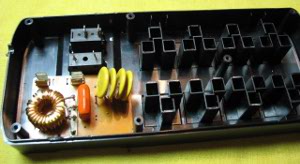

Exemplo de um filtro de linha:
Filtro de linha (placa eletrônica) dentro de uma extensão de tomadas.
Vídeo com informações mais técnicas sobre os filtros de linha: http://www.clubedohardware.com.br/artigos/Video-tudo-o-que-voce-precisa-saber-sobre-filtros-de-linha/2995
» O uso do estabilizador
Algumas fontes técnicas atualmente não
consideram
realmente necessário o uso do estabilizador de tensão em computadores,
considerando inclusive que em alguns casos ele é prejudicial. Pode-se
pensar de forma geral que se a fonte do computador é de boa qualidade
(fonte real), o uso de filtro de linha e estabilizador é desnecessário,
já que tais fontes já são filtradas e estabilizadas eletronicamente.
Soma-se a isto o fato dos estabilizadores de fabricação nacional serem
de péssima qualidade.
Para saber mais sobre o assunto, leia a matéria "Porque não devemos usar estabilizador de tensão" em:
http://www.clubedohardware.com.br/artigos/Video-Por-que-nao-devemos-usar-estabilizadores-de-tensao/2980
» Mexendo na rede
elétrica e as novas tomadas (norma NBR 14136)
O trabalho de
instalação de uma tomada e de aterramento na rede elétrica é de
exclusividade dos eletricistas, técnicos ou engenheiros eletrotécnicos.
Somente estes têm o conhecimento e treinamento adequado para executar
trabalhos na rede elétrica. Os demais profissionais, incluindo o
profissional de Montagem e Manutenção de Micros, NÃO devem fazer
trabalhos na rede elétrica, em função do grande risco envolvido.
Só a nível de curiosidade, seguem links falando
sobre o novo padrão de tomadas elétricas, conhecido como norma NBR
14136.
- http://engenhariaexpress.blogspot.com/2009/01/novo-padro-de-plugs-e-tomadas.html
- http://www.projetoderedes.com.br/artigos/artigo_norma_abnt_14136.php
- http://www.iotecnologia.com.br/consideraes-a-respeito-da-norma-nbr-14136
- Padrão internacional na qual foram baseadas as
novas tomadas- http://pt.wikipedia.org/wiki/IEC_60906-1
» Tensão
elétrica, e não "Voltagem"
Não existe na língua portuguesa a palavra
"VOLTAGEM", tecnicamente o termo correto é "TENSÃO".
Segue uma referência sobre o assunto:
"Assim como falar
bitagem,
amperagem, metragem ou kilogramagem, voltagem está tecnicamente
incorrecto, embora tanto no Brasil quanto em Portugal tais palavras de
uso coloquial estejam incorporadas aos Dicionários. A maioria dos
engenheiros eletricistas repudiam o uso do termo voltagem por confundir
a grandeza física (diferença de potencial eléctrico) com a unidade que
a medirá (volt)."
Fonte: Wikipédia ( http://pt.wikipedia.org/wiki/Tensão_elétrica )
» Valores de
tensões no Brasil
No Brasil existem as seguintes tensões elétricas
para distribuição em residências, oriundas das antigas distribuidoras
de energia instaladas no Brasil a partir da década de 1920: 110V, 115V, 120V, 127V e 220V.
Pelas atuais propostas da ANEEL (Agência Nacional de Energia Elétrica),
as tensões elétricas deveriam ser padronizadas para 127V ou 220V, mas
em várias regiões do Brasil ainda existem as antigas tensões não
padronizadas de 110V, 115V e 120V.
Mais sobre o assunto:
- Padronização de tensões no Brasil: http://www.osetoreletrico.com.br/web/colunistas/hilton-moreno/806-padronizacao-de-tensoes-no-brasil.html
» Vídeo sobre o
uso do voltímetro digital
http://www.youtube.com/watch?v=mivobcHnSx0
O que é realmente importante
saber?
|
- Energia elétrica, é dividida em:
- Corrente elétrica:
movimentação dos elétrons do polo negativo ao polo positivo. É medida
em amper (A).
- Tensão elétrica:
é a força que gera a corrente elétrica. É medida em volts (V). É
dividida em:
- Tensão alternada:
é aquela usada nas tomadas. Ela tem a mudança dos seus polos "-" e "+"
o tempo todo.
- Tensão contínua:
é aquela que sai das fontes de alimentação dos circuitos eletrônicos
(como no
computador). Seus polos "-" e "+" são fixos.
- Eletricidade estática:
produzida naturalmente, pode se armazenar no corpo humano. Perigosa,
pois pode queimar componentes e placas eletrônicas. Se proteger dela
usando pulseiras e/ou mantas antiestáticas ligadas ao terra, e guarde a transporte as placas em sacos antiestáticos.
- O aterramento é
importante para a proteção dos aparelhos ligados na rede elétrica.
- Nunca faça uma instalação
elétrica ou aterramento se você não tiver treinamento - isto é
de competência dos eletricistas, técnicos ou engenheiros eletrotécnicos.
- Variações na rede elétrica podem causar danos ao
computador. Use uma boa fonte de alimentação, ou um estabilizador, ou
um no-break.
|
