Aula 10 - Memórias RAM

Apostila da aula 10: clique aqui para baixar ou visualizar no seu navegador

» Dicas para instalação de memórias

Os slots possuem uma ordem para a instalação das memórias. Siga a ordem: 1° slot; 2° slot; 3° slot, ...
Ao se instalar dois módulos (ou pentes) de memória:

Dê preferência a ter dois módulos exatamente iguais: mesmo fabricante, mesma velocidade e tamanho.
Algumas placas-mãe aceitam módulos de memória de tamanhos diferentes (Ex.: 4GB + 2GB). Outras placas-mãe podem não aceitar. Confira no manual da placa-mãe.
Dois módulos de memória de velocidades diferente farão todas trabalharem na velocidade da memória mais lenta.
As vezes, mesmo as memórias sendo do mesmo tamanho (em GB), pode haver incompatibilidade só por serem de fabricantes diferentes.
O DUAL CHANNEL só funciona com dois módulos de memória do mesmo tamanho Ex.: 4GB + 4GB. Se as memórias forem de tamanhos diferentes não rodará em Dual Channel e a velocidade de transferência de dados cairá pela metade.

» Comparando tamanhos de memórias

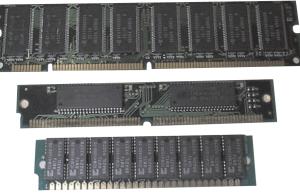

De cima para baixo: memória DIMM, memória SIMM 72 pinos e memória SIMM 30 pinos. As memórias SIMM são antigas e não são mais usadas há muito tempo!

» Memórias DDR

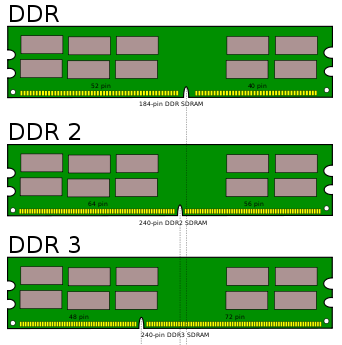

São as únicas memórias usadas atualmente nos micros. Existem atualmente três versões delas: DDR (com 184 pinos), DDR2 (240 pinos) e DDR3 (240 pinos). Elas podem ser diferenciadas pelo corte no módulo de memória, que não permite que um tipo seja usado em uma placa-mãe não compatível.

As memórias DDR se diferenciam das antigas memórias DIMM da seguinte forma: as DIMM originais (de 168 pinos) tinham dois cortes na placa do módulo de memória, enquanto as DDR possuem apenas um corte.

» Resumo das características das memórias mais recentes

DIMM (do inglês Double in Line Memory Module)

168 terminais. Contatos nos dois lados do pente de memória.
usada nos processadores mais antigos: Pentium, Pentium MMX, Pentium II, Pentium III, AMD K6, Duron, etc.
Trabalha com 64 bits.

DDR (do inglês Double Data Rate)

184 terminais. Contatos nos dois lados do pente de memória.
Usados em Sempron, Atlhon, Pentium IV etc.
Trabalha com 64 bits.Transfere dois conjuntos de 64 bits por cada pulso de clock, dobrando a velocidade.
Nome de alguns módulos comercializados:

Módulo de memória	Velocidade de transferência	Clock
PC1600 ou DDR200	1600 MB/s ou 200 MT/s	100 MHz
PC2100 ou DDR266	2100 MB/s ou 266 MT/s	133 MHz
PC2700 ou DDR333	2700 MB/s ou 333 MT/s	166 MHz
PC3200 ou DDR400	3200 MB/s ou 400 MT/s	200 MHz

DDR2 (do inglês Double Data Rate 2)

240 terminais. Contatos nos dois lados do pente de memória. 64 bits.
Usados em processadores Sempron 64, Atlhon, Pentium IV e Dual Core (Atlhon 64 x 2, Pentium dual core etc.).
Possui velocidades 2x mais rápidas que as DDR - transfere quatro conjuntos de 64 bits por cada pulso de clock.
Baixo consumo de energia.
Nome de alguns módulos comercializados:

Módulo de memória	Velocidade de transferência	Clock
PC2-3200 ou DDR2-400	3200 MB/s ou 400 MT/s	100 MHz
PC2-4200 ou DDR2-533	4200 MB/s ou 533 MT/s	133 MHz
PC2-5300 ou DDR2-667	5300 MB/s ou 667 MT/s	166 MHz
PC2-6400 ou DDR2-800	6400 MB/s ou 800 MT/s	200 MHz
PC2-10400 ou DDR2-1300	10400 MB/s ou 1300 MT/s	325 MHz

DDR3 (do inglês Double Data Rate 3)

240 pinos, mesmo tamanho da DDR2; mas eletricamente incompatíveis
Taxa de transferência duas vezes maior que a taxa da DDR2 - transfere oito conjuntos de 64 bits por cada pulso de clock.
consome cerca de 30% menos energia, se comparado aos módulos DDR2.
Nome de alguns módulos comercializados:

Módulo de memória	Velocidade de transferência	Clock
PC3-6400 ou DDR3-800	6400 MB/s ou 800 MT/s	100 MHz
PC3-8500 ou DDR3-1066	8500 MB/s ou 1066 MT/s	133 MHz
PC3-10600 ou DDR3-1333	10600 MB/s ou 1333 MT/s	166 MHz
PC3-12800 ou DDR3-1600	12800 MB/s ou 1600 MT/s	200 MHz

» Em breve, memórias DDR4

A Samsung iniciou (em setembro de 2013) a produção em massa de memórias DDR4, que deverão chegar ao mercado em capacidades de 16 GB e 32 GB com clock de 2.666 GHz. Os novos módulos de memória DDR4 terão 284 pinos e consumirão 30% a menos do que as atuais memórias DDR3.

» Memória flash

É uma memória tipo ROM, só que regravável (chamada EEPROM), trabalhando de uma forma muito semelhante às memórias RAM, só que não perde os dados depois que é retirada a energia elétrica (memória não volátil). Ela é usada em cartões de memória, pendrives e mais recentemente no HDs de tecnologia SSD.
Mais sobre este tipo de memória: http://pt.wikipedia.org/wiki/Memória_flash

» Velocidade de transferência de dados de memórias

Antigamente a velocidade de uma memória era associada apenas ao clock da placa-mãe (100MHz, 133Mhz, por exemplo), mas as memórias DDR mudaram isto, pois elas conseguem transferir dois conjuntos de dados por pulso de clock, dobrando a velocidade da memória. As memórias DDR2 transferem quatro conjuntos de dados por pulso de clock, quadruplicando a velocidade da memória. As DDR3 conseguem transferir oito conjuntos de dados por pulso de clock, multiplicando por oito a velocidade da memória.

A velocidade de transferência de dados de uma memória pode ser medida de duas formas:

em MegaTransferência por segundo (MT/s - em inglês: megatransfers per second), que diz o número de operações de transferência de dados em um segundo. Na prática este valor em MT/s é igual ao clock externo da placa-mãe para memórias DIMM comum, é igual a 2x o valor do clock nas DDR, 4x o valor do clock nas DDR, e 8x o valor do clock nas memóroias DDR3.
em MegaBytes por segundo (MB/s), que diz efetivamente a quantidade de bytes que são transferidos em um segundo. Na prática equivale ao valor da transferência em MT/s multiplicado por 8 bits.

A designação de velocidade de uma memória poderá ser baseada nestes dois padrões, gerando dois códigos distintos. Por exemplo:

Memória PC1600, pois possui taxa de transferência de dados de 1600 MB/s, também chamada de DDR200 pois possui taxa de transferência de dados de 200 MT/s, mas operando com um clock de apenas 100Mhz.
Memória PC2-3200, pois possui taxa de transferência de dados de 3200 MB/s, também chamada de DDR2-400 pois possui taxa de transferência de dados de 400 MT/s, mas operando com um clock de apenas 100Mhz.
Memória PC3-6400, pois possui taxa de transferência de dados de 6400 MB/s, também chamada de DDR3-800 pois possui taxa de transferência de dados de 800 MT/s, mas operando com um clock de apenas 100Mhz.

» Dual Channel, Tri Channel e Quad Channel

    No modo Dual Channel, o processador acessa 128 bits da memória ao mesmo tempo, caso dois módulos de memória forem usados (2 x 64 bits de cada módulo de memória DIMM). Isso significa mais velocidade no acesso aos dados da memória. É importante ter dois módulos de memória, e que eles sejam iguais. Veja no manual da placa-mãe se ela suporta Dual Channel, e como instalar as memórias para que ele seja ativado.
    Mais informações sobre o modo Dual Channel:
    - http://www.boadica.com.br/dica/521/conhecendo-o-dual-channel-(memoria)
    - Como habilitar: http://www.tecmundo.com.br/memoria/2098-o-que-e-a-tecnologia-dual-channel-.htm

    Obs.: Os processadores Core i7 suportam canal triplo (Tri Channel) e canais quádruplos (Quad Channel). O conceito é o mesmo, só que com três canais (192 bits por vez) ou quatro canais (256 bits por vez), transferindo os dados 3 a 4 vezes mais rapidamente.
    Links com mais informações sobre o Tri Channel e o Quad Channel.

» Memória de notebook: SO-DIMM (small outline dual in-line memory module)

São memórias DIMM de tamanhos menores para notebooks e equipamentos de pequenos portes (como roteadores e impressoras). Sua configuração varia entre 72, 100, 144, 200 ou 204 pinos - os módulos DDR e DDR2 possuem 200 pinos, os módulos DDR3 possuem 204 pinos.

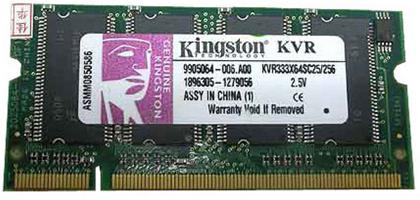

Memória SO-DIMM para notebook:

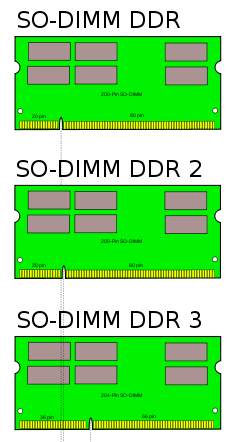

Diferença entre as memórias DDR, DDR2 e DDR3 - o corte na placa
de memória está em posição diferente em cada tipo:

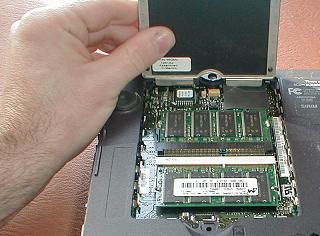

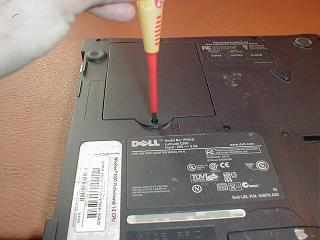

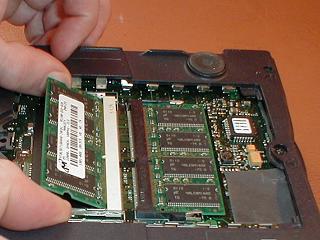

» Como trocar a memória de um notebook

Fonte da pesquisa: http://www.fonerbooks.com/laptop18.htm
Veja também: Aumente a memória do seu notebook

» Limpeza de contatos e slots de memórias

Com o tempo, os contatos de uma memória podem oxidar. Limpe-os com uma borracha, de preferência as borrachas azuis usadas para apagar tinta de caneta ou então um lápis-borracha.

Limpando os contatos de um pente de memória:

O slot na qual será encaixada a memória também poderá ser limpo, mas com um spray limpa contatos adequado.

Limpando um slot :

    Exemplos de sprays limpa contatos:
    - LC 150 n° 3
    - Limpa Contatos Wurth
    - Contacmatic
    Atenção: nunca use WD-40 para fazer limpezas de contato.

    Mais explicações sobre este processo de limpeza:
    - http://www.ferapositivo.com.br/hardware/como-resolver-maus-contatos-no-pc-parte-1-placas-e-pentes-de-memoria
    - http://www.ferapositivo.com.br/hardware/como-resolver-maus-contatos-no-pc-parte-2-slots-da-placa-mae
    - http://www.laercio.com.br/artigos/HARDWARE/hard-093/hard-093.HTM

» Teste de memória - Memtest86+

   Mentest86+ é um programa gratuito que roda direto por boot pelo CD ou pendrive (útil quando o Windows não inicializa), e que faz um teste completo da memória RAM, procurando por defeitos nela. Pode ser baixado diretamente dos links abaixo, mas também está presente no live CD do Ubuntu.
    - http://www.memtest.org
    - http://www.baixaki.com.br/download/memtest86-.htm

» O que é memória virtual?

http://www.tecmundo.com.br/o-que-e/1031-o-que-e-memoria-virtual-.htm

» Mais informações técnicas sobre memórias

    - Memórias: quais os tipos e para que servem
    - http://pt.wikipedia.org/wiki/DDR_SDRAM
    - http://pt.wikipedia.org/wiki/DDR-II
    - http://pt.wikipedia.org/wiki/DDR3_SDRAM

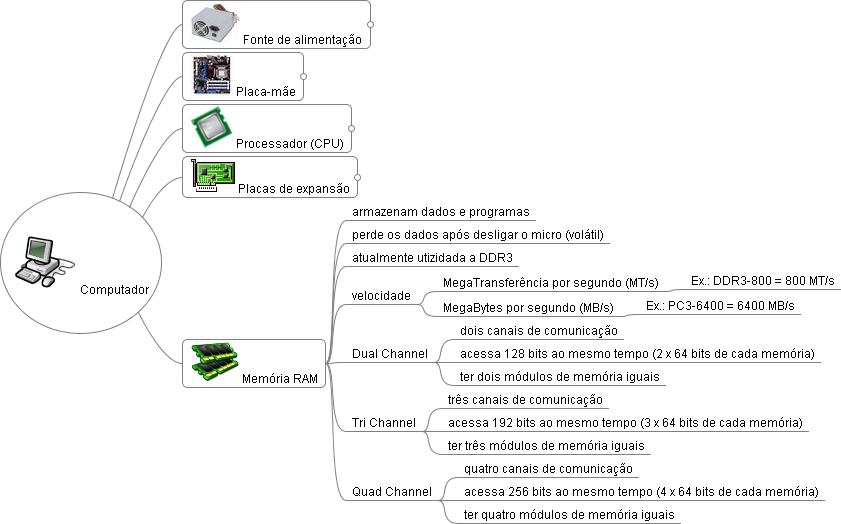

O que é realmente importante saber?

As memórias usadas atualmente são as DDR3, que são de 64 bits.
As memórias DDR4 entrarão no mercado em breve.
As memórias podem ter velocidades de transferência diferentes. Este dado é informado em MegaTransferênias por segundo (MT/s - por exemplo: memória DDR3-800 = 800MT/s) ou então por MegaBytes por segundo (MB/s - por exemplo, a mesma memória também pode ser designada por PC3-6400 = 6400MB/s). Quanto maior estes números, mais rápida será a memória; no entanto consulte o manual da placa-mãe para saber quais memórias elas suportam.
Há placas-mãe que suportam o modo Dual Channel, onde deve se por dois pentes de memórias RAM para acessá-las juntas (2x 64 bits = 128 bits), tornando a leitura/escrita na memória mais rápida. As memórias devem ser iguais.
Há placas-mãe mais modernas que suportam também os modos Tri Channel (3x 64 bits = 192 bits) e Quad Channel (4x 64 bits = 256 bits). Todas as memórias devem ser iguais.
As memórias de notebooks são diferentes, menores, chamadas de SO-DIMM DDR3.
Podemos limpar os contatos de um pente de memória com uma borracha.
