Aula 5 - Fontes AT e ATX e gabinetes

Apostila da aula 5: clique aqui para baixar ou visualizar no seu navegador

» Relembrando: Conceitos básicos de eletricidade

    Corrente elétrica: movimentação dos elétrons do polo negativo ao polo positivo . É medida em amper (A).
    Tensão elétrica: é a força que gera a corrente elétrica. É medida em volts (V).

    Existem dois tipos de tensão elétrica

    Tensão alternada: é aquela usada nas tomadas. Ela tem a mudança dos seus polos "-" e "+" a intervalos fixos de tempo. No caso das tomadas, são 60 mudanças por segundo, que dizemos serem 60 hertz (60Hz).
    É representada por "AC" ou "VAC".
    Tensão contínua: é a tensão das pilhas, bateias e fontes de alimentação dos circuitos eletrônicos (como no computador). Seus polos "-" e "+" são fixos, não mudando nunca de posição.
    É representada por "DC" ou "VDC".

» Relembrando: Tensão elétrica, e não "Voltagem"

Não existe na língua portuguesa a palavra "VOLTAGEM", tecnicamente o termo correto é "TENSÃO".

» Relembrando: Valores de tensões no Brasil

No Brasil existem as seguintes tensões elétricas para distribuição em residências, oriundas das antigas distribuidoras de energia: 110V, 115V, 120V, 127V e 220V.

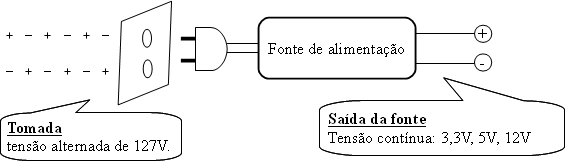

» Funções da fonte de alimentação

Transformar a tensão alternada em contínua
Abaixar o valor da tensão de 127V para um valor bem menor

Os circuitos eletrônicos, como os do computador, só trabalham com tensões contínuas e de baixo valor. Por isto a necessidade da fonte de alimentação.

» Diferenças entre fontes AT e ATX

    Fonte AT:
    1. Antiga
    2. Possui 2 conectores de 6 pinos (podem ser invertidos por engano, dando problema)
    3. Possui uma chave com retenção (liga/desliga) conectada diretamente na fonte. NÃO havia desligamento por software.
    4. Usadas nas placas AT:
     - 2 conectores de 6 pinos para a fonte
     - possui só conector para teclado na parte traseira
    5. Placas e fontes AT são encaixadas somente em gabinetes AT.

    Fonte ATX:
    1. Fontes atuais.
    2. Possui 1 conector de 20 ou 24 pinos, mais um conector de 4 pinos (para 12V), podendo ter outros conectores.
    3. Uma chave liga/desliga de contato momentâneo (só dá um toque, e a chave volta). O desligamento é por software.
    4. Usadas nas placas ATX:
      - conector de 20/24 pinos
- possui vários conectores traseiros (teclado, mouse, vídeo, som, USB, etc).
    5. Placas e fontes ATX são encaixadas somente em gabinetes ATX.

» Fonte Real X Fonte Nominal

De forma simples, pode se dizer que a dita "fonte real" é aquela mais eficiente, que fornece realmente a potência descrita na sua etiqueta, sendo uma fonte de melhor qualidade e mais cara. A dita "fonte nominal", de qualidade inferior e mais barata, não consegue fornecer por muito tempo toda a potência descrita em sua etiqueta.
Leia mais sobre o assunto: http://tmstecnologia.wordpress.com/2010/08/31/fonte-real-x-fonte-nominal

» Entendendo a Certificação 80 Plus

Esta certificação garante que uma fonte de alimentação forneça pelo menos 80% da potência que ela declara ter. Veja: http://www.clubedohardware.com.br/artigos/1694

» Programa de teste de tensões

    Existem programas que conseguem medir as tensões da fonte de alimentação, através de sensores existentes na placa-mãe. Um destes programas é o HWMonitor, gratuito e que não precisa ser instalado no HD, podendo rodar inclusive de uma pendrive. Este programa pode ser baixado de um dos links abaixo:
    - http://www.cpuid.com/softwares/hwmonitor.html
    - http://www.superdownloads.com.br/download/141/hmonitor-portable

» Os conectores das fontes AT e ATX, suas cores e tensões

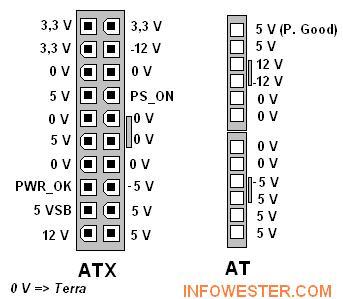

Comparando os conectores das fontes ATX (20 pinos) e AT:

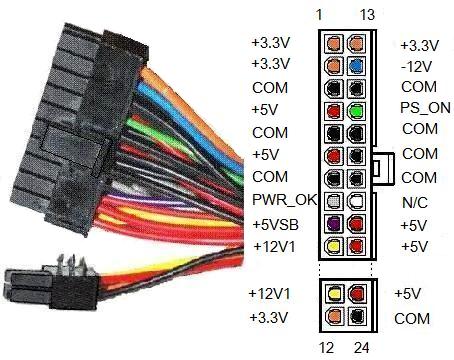

Conector da fonte ATX 20-24 pinos:

Os pinos da fonte ATX são:

COM (fio preto): é o fio de terra.
+5V (fio vermelho): utilizada na alimentação de chips, como processadores, chipsets e módulos de memória;
NC (fio branco): Não utilizado. Opcionalmente pode ser usado com -5V.
+12V (fio amarelo): usada em dispositivos que contenham motores, como HDs e drives de CD ou DVD;
-12V (fio azul): utilizada na alimentação de barramentos de comunicação.
+3,3V (fio marrom): usada por chips (principalmente pelo processador), reduzindo o consumo de energia.
PS_ON (fio verde): Power Supply On, é para ligar a fonte e desligar via software.
5VSB (fio roxo). Standby - esse recurso proporciona o computador entrar em modo descanso, ou seja, permite que determinados circuitos sejam alimentados quando as tensões estão suspensas, mantendo ativa apenas a tensão de 5 V. Com isso é possível o computador se manter ligado mesmo que placa de vídeo ou HD desativados.
PWR_OK (fio cinza): funciona como uma proteção, sua função é de comunicar que a fonte está funcionando corretamente (tensões corretas), e caso esse sinal não exista ou seja interrompido, o computador geralmente desliga automaticamente.

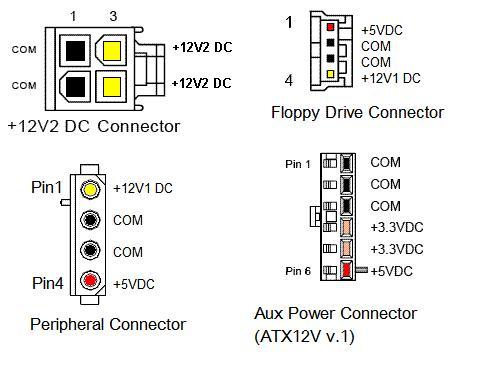

Conectores de alimentação ATX12V (+12V2 DC Connector), para driver de disquete (Floppy Drive Connector), HD/CD/DVD PATA (Peripheral Connector) e conector auxiliar (Aux Power Connector):

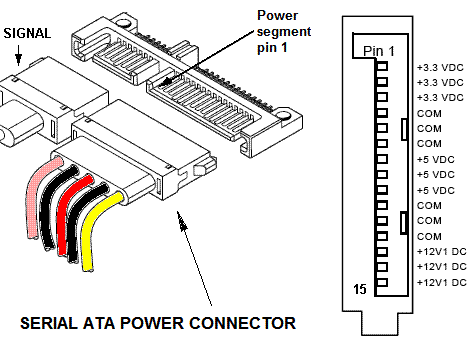

Conector de alimentação para HDs e DVDs SATA:

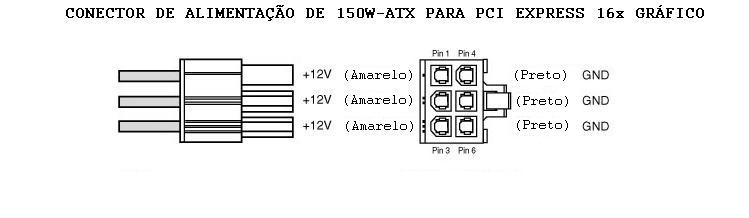

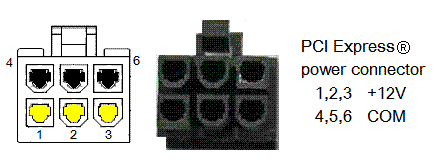

Conector extra para placas PCI Express, que fornece uma maior corrente para as placas de vídeo que necessitam de maior potência elétrica, de até 150W (o slot PCI Express só consegue fornecer até no máximo 70W):

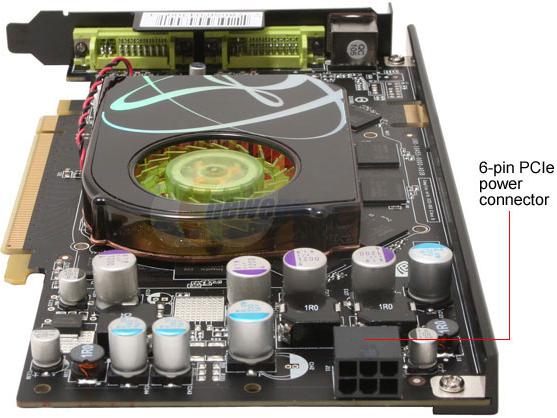

Placa de vídeo PCI Express com conector de alimentação extra.

Vejam mais detalhes destes e de outros conectores aqui: http://www.playtool.com/pages/psuconnectors/connectors.html

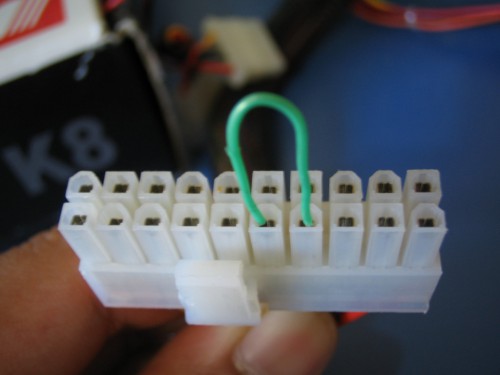

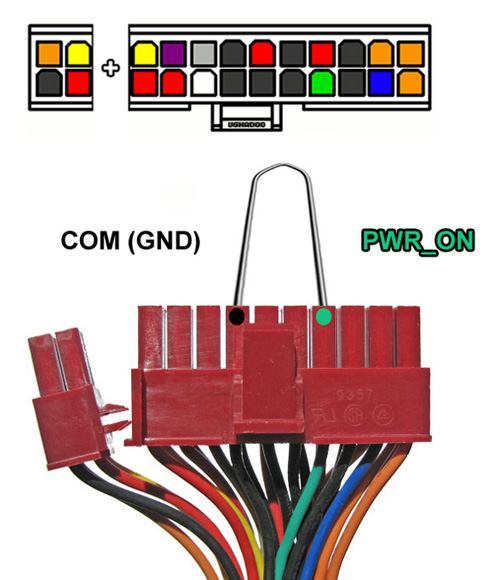

» Como testar sua fonte para saber se está queimada

    Para saber se sua fonte ATX está queimada, siga os seguintes passos:
    1. desligue o cabo de alimentação de energia;
    2. desconecte todos os plugs da fonte de todas as placas;
    3. pegue um fio (ou clip de papel) e dobre ele para que ele fique com um formato de um "U";
    4. ligue uma ponta do fio (ou clip de papel) no fio VERDE (PS_ON);
    5. ligue a outra ponta em um fio PRETO (COM), certificando de que o fio (ou clip de papel) não esteja encostando em mais nada;
    6. Ligue o fio de alimentação de energia na fonte.
    Pronto, se a fonte ligar ela não está queimada, porém se não ligar, ela está queimada.
    Caso a fonte ligue neste teste, mas o micro não ligue, averígue a possibilidade da placa-mãe estar com defeito.

Veja este teste com detalhes aqui, em texto e vídeo:
http://www.tecmundo.com.br/conectores/2591-manutencao-de-pcs-como-testar-se-uma-fonte-esta-queimada-video-.htm

» Mais informações sobre fontes e placas mãe ATX: http://pt.wikipedia.org/wiki/ATX

» Calcular o valor real e nominal da Fonte de Alimentação

Curiosidade:
http://www.tutorialgratis.com.br/hardware/492-calcular-o-valor-real-e-nominal-da-fonte-de-alimentacao

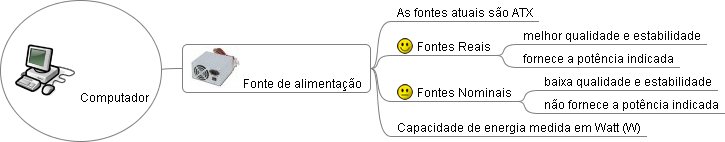

O que é realmente importante saber?

Energia elétrica, é dividida em:

Corrente elétrica: movimentação dos elétrons do polo negativo ao polo positivo. É medida em amper (A).
Tensão elétrica: é a força que gera a corrente elétrica. É medida em volts (V). É dividida em:

Tensão alternada: é aquela usada nas tomadas. Ela tem a mudança dos seus polos "-" e "+" o tempo todo.
Tensão contínua: é aquela que sai das fontes de alimentação. Seus polos "-" e "+" são fixos.

Atualmente só existem gabinetes, placas-mãe e fontes ATX.
A fonte abaixa a tensão de 127V da rede elétrica para tensões mais baixas: 3,3V, 5V, +12V e -12V.
Existem dois conectores da fonte que devem ser ligados na placa-mãe: o de 20 ou 24 pinos, e o de 4 pinos (12V).
Fonte real: melhor qualidade e estabilidade, fornece a potência indicada em sua etiqueta. Mais cara.
Fonte nominal: baixa qualidade, não consegue fornecer a potência indicada em sua etiqueta. Mais barata.
Existem programas (softwares) que verificam a tensão da fonte (por meio de sensores presentes na placa-mãe).
É possível testar uma fonte ATX pra saber se ela está funcionando fazendo a ligação do fio verde (PS_ON) com um dos fios pretos.
