Aula 6 - Placa-mãe, a base de tudo


    » Material disponível na plataforma, obrigatório ler: Significado dos bips de erro da placa mãe.

    » O chipset

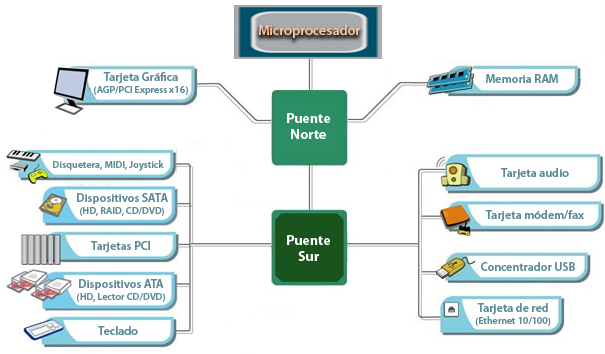

    Outro componente importante de uma placa-mãe é o chipset. O processador não acessa diretamente a memória e os periféricos (HD, USB, placas de expansão, portas de comunicação, BIOS, etc), mas coloca o chipset para controlar e acessar estes dispositivos. É o chipset que determina as características de uma placa-mãe, como seu desempenho, tipo e quantidade máxima  de memória que ela suporta, os padrões de HDs e de slots de expansão, etc. Tipicamente existem dois chipsets, chamados de "ponte norte" e "ponte sul". Uma boa placa-mãe tem que ter um bom conjunto de chipsets.
    Leia mais sobre o chipset aqui: http://pt.wikipedia.org/wiki/Chipset


    » Atualização da BIOS
    Como já foi visto, as placas-mãe possuem uma memória permanente e não volátil, a memória ROM, onde estão armazenados três programas: POST, BIOS e Setup. A memória ROM é de somente leitura, ou seja, não se pode gravar nela, já vindo ela com os programas citados gravados de fábrica.
Nas placas-mãe mais recentes a memória ROM foi substituída por uma tecnologia mais moderna, chamada de flash-ROM. Nesta nova tecnologia, a memória ROM poderá ser regravada, e isto traz como vantagem poder se atualizar o POST, o BIOS e o Setup para uma versão mais nova.

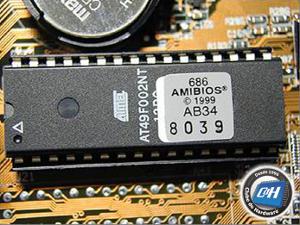

Memória ROM tradicional

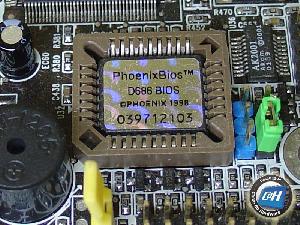

Memória flash-ROM

    Uma das finalidades desta atualização é se corrigir algum eventual erro (bug) num destes três programas. Outra vantagem é que, como a tecnologia atualmente avança a passos largos, é possível que novas placas de expansão, memórias ou processadores possam ser criados e a placa-mãe que temos não suportar estes novos componentes, pois a BIOS não estaria preparada para eles; com a atualização da BIOS a nossa placa-mãe passará então a se tornar compatível com estes novos elementos.
    Para atualizar a BIOS, baixe do site do fabricante a atualização disponível para o seu modelo de placa-mãe e siga os procedimentos indicados no manual da placa-mãe - isto é importante, pois cada placa-mãe tem sua BIOS própria, e seus procedimentos próprios de atualização, sendo cada placa-mãe diferente da outra.

    ATENÇÃO: a atualização da BIOS requer cuidados. Uma atualização errada, ou interrompida no meio do processo (por uma falta de luz, por exemplo) poderá corromper os dados na memória flash-ROM, não permitindo mais que sua placa-mãe inicialize. Execute este procedimento somente se for realmente necessário.
    Alguns vírus também podem apagar a flash-ROM, inutilizando do mesmo jeito a sua placa-mãe.

    Dual-BIOS
    Para se evitar este problema de corrompimento dos dados da flash-BIOS, seja por uma atualização mal feita ou por ataque de um vírus, algumas placas-mãe tem o recurso da Dual BIOS, que são dois chips de memória ROM, onde um deles é regravável (flash-ROM) e no outro não é permitida a regravação. Caso o micro não consiga inicializar pela flash-ROM que foi mal atualizada ou atacada por um vírus, a outra memória (com a versão antiga da BIOS) é utilizada, permitindo assim que a placa-mãe funcione mesmo após o corrompimento dos dados da memória flash-ROM.

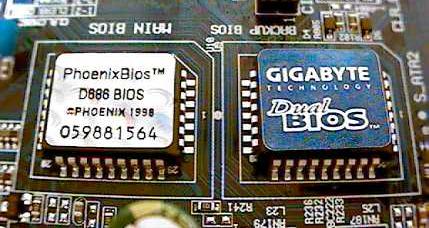

Dual BIOS
    Mais detalhes sobre o flash-ROM e atualização da BIOS de uma placa-mãe: http://www.infowester.com/tutatualbios.php

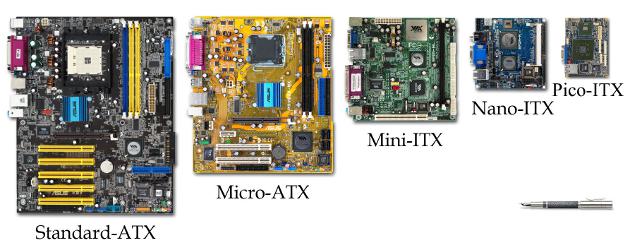

    » Placas mãe ATX, Mini ATX, Micro ATX e ITX
    Existem três tamanhos de placas ATX. As placas ATX tradicionais, também chamadas de Full ATX medem 30.5 x 24.4 cm. Em seguida temos o formato Mini ATX, medindo apenas 28.4 x 20.8 cm. Finalmente, temos o Micro ATX, o formato mais comum, usado nas placas de baixo custo, onde a placa mede apenas 24.4 x 24.4 cm. Os três formatos são intercompatíveis, de forma que você pode perfeitamente instalar uma placa Micro ATX em um gabinete Full ATX. A grande maioria dos gabinetes suporta o uso de qualquer um dos três formatos de placas. Todos os tamanhos especificados são medidas máximas, que asseguram que as placas funcionem em qualquer gabinete. Nada impede que os fabricantes desenvolvam placas menores (o que é muito comum), desde que a furação da placa continue compatível.
    Existem ainda os formatos de placas miniaturizadas chamadas ITX, nos padrões Mini-ITX, Nano-ITX e Pico-ITX. As placas Mini-ITX medem apenas 17x17 cm, o que as torna realmente muito pequenas
    ( Fonte de parte da pesquisa: http://www.hardware.com.br/termos/atx )


    » Conector SATA

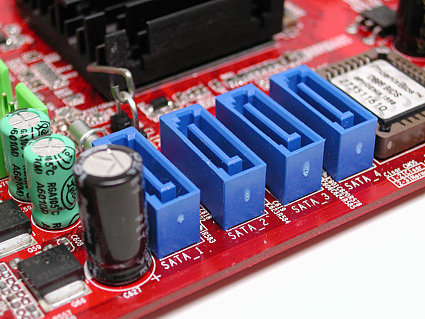

    As placas mães modernas possuem um conector para uso com os modernos HDs e drives de CD/DVD, que usam o padrão SATA (Serial ATA). Veja na figura abaixo quatro conectores SATA (azuis) na placa-mãe. Os antigos conectores IDE mostrados na apostila do curso não estão mais sendo fabricados.


    » Conectores para o painel frontal do gabinete

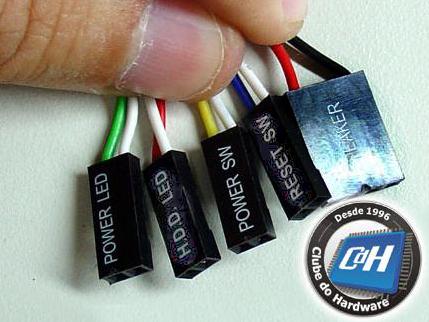

    Na frente do gabinete existem botões, como os de liga/desliga e reset, além de LEDs (como se fossem lâmpadas) que indicam o computador ligado e o acionamento do HD. Além disto há também o alto-falante, no painel frontal do gabinete, pela parte de dentro. Todos estes elementos são conectados à placa-mãe por fios terminados em conectores, conforme se vê na figura abaixo:

    São os seguintes os conectores:
    - POWER LED: ligado ao LED (lâmpada) frontal que indica que o micro está ligado.
    - HDD LED: ligado ao LED (lâmpada) frontal que indica que o HD está sendo acessado.
    - POWER SW: ligado ao botão liga/desliga.
    - RESET SW: ligado ao botão de reset.
    - SPEAKER: ligado ao alto-falante.
    Os conectores "Power LED" e "HDD LED" possuem polaridade, ou seja, um lado positivo (+) e outro lado negativo (-), e se não forem ligados de forma correta o LED não acenderá. Os demais conectores não possuem polaridade.

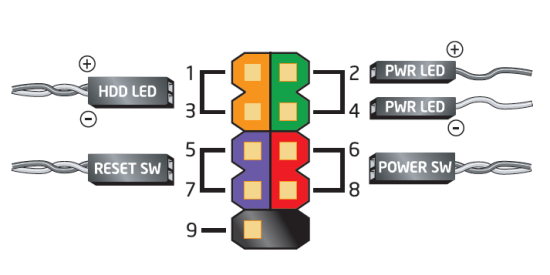

    Para saber como ligar estes conectores, consulte o manual da sua placa-mãe.

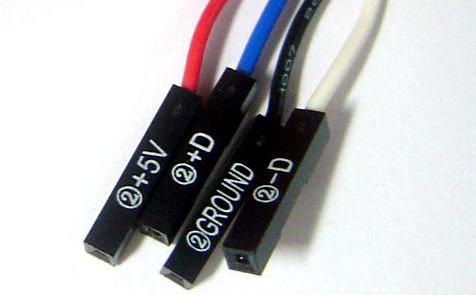

    Alguns gabinetes possuem também portas USB frontais, havendo portanto mais 4 fios (+5V, D+, D- e GND) por cada porta USB, conforme figura abaixo:

    Consulte o manual da sua placa-mãe para saber como ligar estes conectores.
    Nesta página tem algumas dicas sobre o assunto: Instalando portas USB frontais.

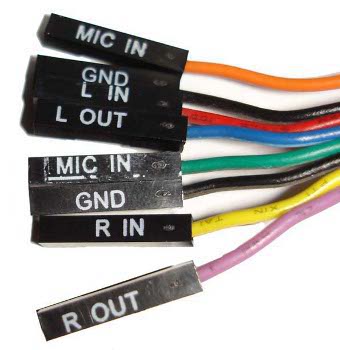

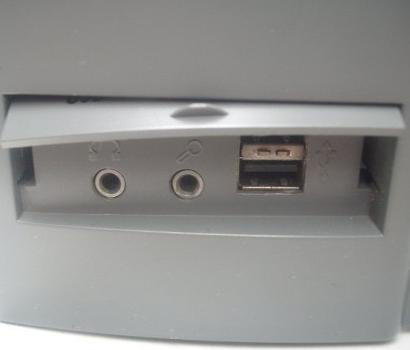

    Há gabinetes que também possuem conectores de áudio frontais, para microfone e fone de ouvido (e em alguns casos entrada auxiliar), havendo mais seis a oito fios a serem instalados.

    Consulte o manual da sua placa-mãe para saber como ligar estes conectores.
    Nesta página tem algumas dicas sobre o assunto: Instalando conectores de áudio frontais.

    Um vídeo ensinando a instalar os conectores do painel frontal: http://www.tecmundo.com.br/curiosidade/2530-manutencao-de-pcs-como-instalar-os-fios-do-painel-frontal-video-.htm

    » Conector do cooler

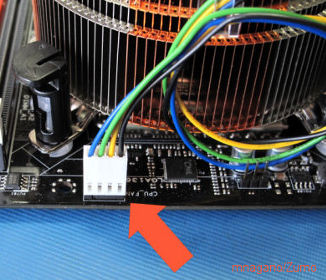

    O ventilador do cooler da CPU também possui um conector dedicado na placa-mãe, geralmente chamado de CPU_FAN, no qual ele deve ser ligado.



    » Conectores traseiros das placas mãe ATX
    As placas mãe ATX tem como característica ter vários dispositivos on-board, como placas de vídeo, de som e rede. E possui na sua parte traseira vários conectores.

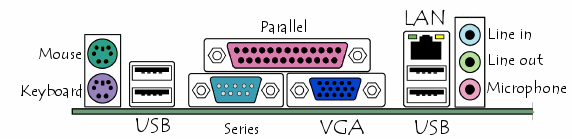

    Estes conectores podem variar ligeiramente de uma placa mãe para outra, mas no geral são muito parecidos com os da figura abaixo:

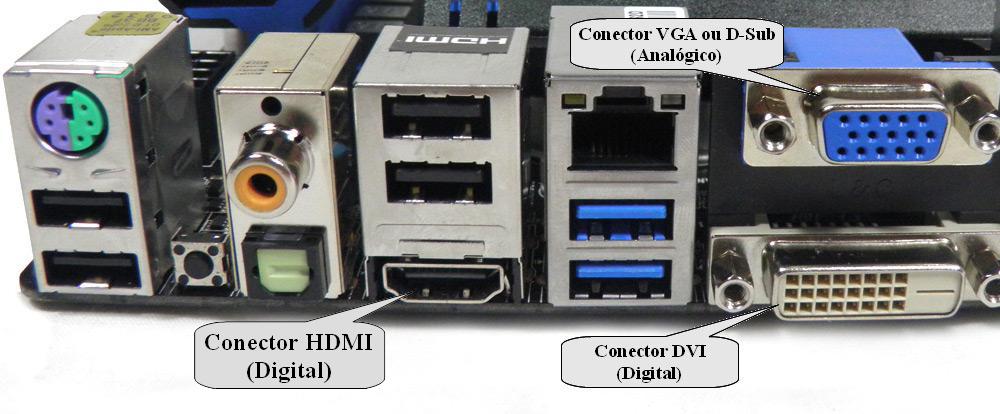

    Algumas placas também possuem saída de vídeo no padrão DVI e HDMI. O padrão DVI é digital, pode ser utilizado nos modernos monitores de LCD, e possui uma qualidade de imagem melhor que a antiga saída de vídeo VGA, que é analógica e tem uma qualidade de imagem inferior. O padrão HDMI também é digital e é utilizado em TVs. Abaixo uma placa-mãe com os três conectores (VGA analógio e DVI e HDMI digitais) indicados.



    Há também as recentes saídas de vídeo digital padrão DisplayPort. Veja mais em: http://www.tecmundo.com.br/conectores/3147-displayport-um-concorrente-para-o-hdmi-.htm

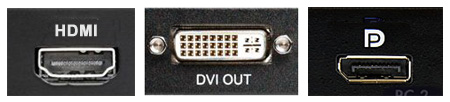

Conectores HDMI, DVI e DisplayPort

    » Manual da placa-mãe:
    Sempre que tiver dúvida sobre a localização de um dos conectores ou slots, consulte o manual da placa-mãe.
    No link a seguir temos o exemplo de um manual de placa-mãe (modelo usado nos nossos laboratórios): link do manual (em inglês).
    Site desta mesma placa: aqui.

    » Mais informações sobre placas-mãe:
     http://pt.wikipedia.org/wiki/Placa-mãe

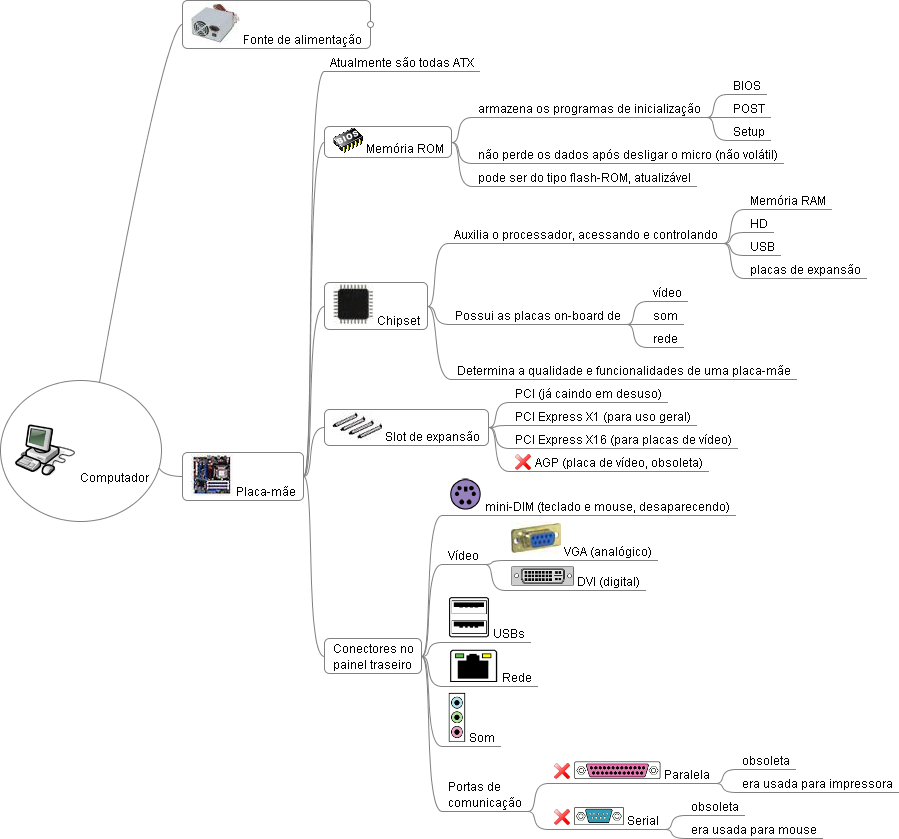

O que é realmente importante saber?
  • Atualmente só existem placas-mãe padrão ATX.
  • Existem códigos sonoros de erros (bips) que uma placa-mãe pode emitir caso ocorra algum problema quando se liga o micro.
  • A placa-mãe (ou mother board) possui internamente:
    • soquete do processador
    • slots de memória
    • slots de placas de expansão
    • conectores da fonte de alimentação
    • conectores para instalação do HD e CD/DVD - padrões IDE (antigo) ou SATA (moderno)
    • conector para ligar o cooler (CPU_FAN)
    • conectores para o painel frontal do gabinete, sem o qual o micro não ligará
  • O painel traseiro da placa-mãe possui os seguintes conectores realmente utilizados hoje em dia:
    • mouse e teclado. As placas atuais tendem a não vir mais com estes conectores, sendo o teclado e o mouse ligados na USB
    • portas USB
    • conector para placa de vídeo, VGA (analógico) ou DVI (digital, presente só em algumas placas)
    • porta de rede (LAN)
    • conectores de áudio
  • Na dúvida da localização de cada elemento citado acima, consulte o manual da placa-mãe.
  • Os chipsets controlam as memórias e os periféricos. Uma boa placa-mãe é aquela que possui um bom conjunto de chipsets.
  • É possível atualizar a BIOS de uma placa-mãe, mas faça isto com muito cuidado e somente se necessário.
