Complementos ao curso de Montagem e Manutenção de Microcomputadores
E@d
Aula 7 - Processadores
» Aplicando pasta términa no processador
A pasta términa é imprescindível para ajudar a
resfriar o processador, sendo colocada entre o processador e o
dissipador do cooler. Leia esta matéria aqui.
Vídeo de como passar a pasta térmica: http://www.youtube.com/watch?v=D5iYhaiEWoc

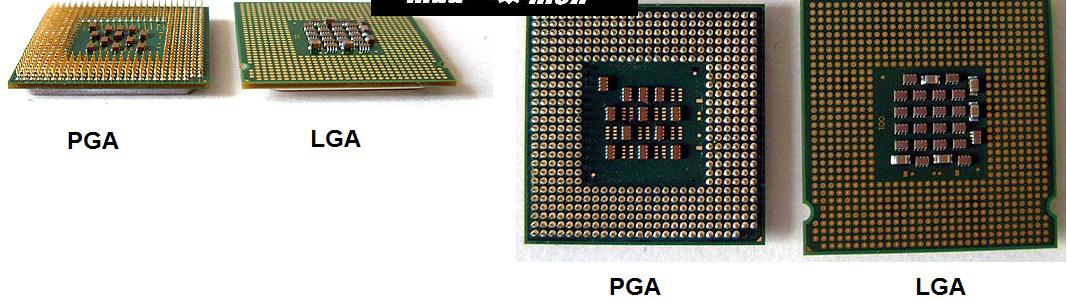

» Processadores com pinos (PGA) ou contatos (LGA)
Os processadores inicialmente vinham dotados de pinos, num encapsulamento chamado de PGA (Pin Grid Array). Atualmente os processadores vêm dotados de contatos, em um encapsulamento chamado de LGA (Land Grid Array).

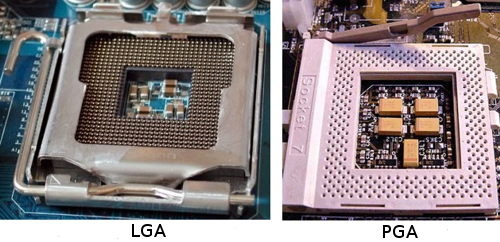

Soquetes na placa-mãe para estes processadores
» Modelos de processadores
Segue um link com a história e os modelos de
processadores existentes. Observe que pela velocidade do avanço da
tecnologia, este material pode ficar desatualizado rapidamente. http://www.coladaweb.com/informatica/modelos-de-processadores
» Os modelos de soquetes de processadores
Duas páginas com a maioria dos soquetes de processadores existentes:
- http://www.socialbits.com.br/articles/99/socket-de-processadores
- http://www.slideshare.net/opgoth/soquetes-de-processadores
» Dica de como instalar processadores PGA e LGA
O site está em inglês, mas basta observar as figuras, que
mostram passo-a-passo como instalar o processador e o cooler. Acesse: http://www.cclonline.com/article/1105/Guide/PC-Components/Computer-Assembly-Guide-Part-1-How-to-Install-a-CPU-and-Cooler/
» Processadores single core, dual core e quad core:
Basicamente um processador single-core possui um único núcleo dentro dele, os dual-core possuem dois núcleos, e os quad-core possuem 4 núcleos. Maiores detalhes técnicos: http://www.infomaniaco.com.br/dicas/i3-i5-i7-dual-core-quad-core/
» Hyper Threading (HT)
Um processador com essa tecnologia simula, no sistema operacional,
múltiplos núcleos e tende a aumentar o desempenho significativamente
para aplicações que trabalhem com a divisão de processamento. Assim um
processador com dois núcleos (dual core) parece ter quatro núcleos
dentro de si.

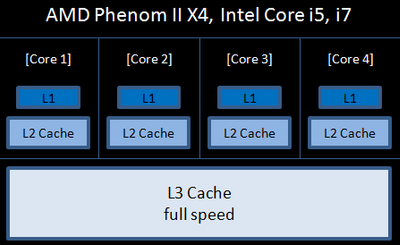

» Memória cache L3
Foi um tipo de memória cache que quase não foi usada
nos processadores no passado (só se usava as cache L1 e L2). Mas nos
processadores modernos de mais de um núcleo (dual core ou quad core) a L3 voltou, sendo uma cache de tamanho maior para todos os núcleos, enquanto existe um conjunto L1 e L2 para cada núcleo (core).
» Sobre APU (processadores da AMD)
Lançada em 2011 pela AMD, a APU
(Accelerated Processing Unit) é a incorporação de um processador de
vídeo (a GPU, presentes nas placas de vídeo) ao mesmo chip do
processador principal (CPU). São processadores de baixo consumo de
energia, ideais para uso em notebooks, e com alto desempenho de
processamento de vídeo.
A AMD foi a primeira a integrar processador lógico
(CPU) e processador de vídeo (GPU) em um único chip, sendo copiado
posteriormente pela Intel na sua linha Core i3 ao i7.
Tecnicamente não existe a nomenclatura "APU", sendo
apenas uma jogada de marketing da AMD. Continuamos portanto chamando de
CPU.
A AMD explica o que é APU neste vídeo: www.youtube.com/watch?v=Fd-TNIhcmbg
Todos os modelos de processadores séria A da AMD: http://www.clubedohardware.com.br/artigos/Todos-os-modelos-dos-processadores-serie-A-da-AMD/2992
» Processadores Core i3, Core i5 e Core i7
A Intel lançou uma nova tecnologia de processadores, a família dos Core
i3, i5 e i7. A principal característica delas é possuírem dentro do
próprio processador o chip gráfico (placa de vídeo), o que gera uma
maior velocidade de processamento de vídeo. Outra característica é o
recurso de hyper threading (também chamado de SMT - Simultaneous Multi-Threading),
que nada mais é do que simular, no sistema operacional, múltiplos
núcleos, aumentando o desempenho para aplicações que
trabalhem com a divisão de processamento; assim, um processador com 4
núcleos (quad-core) parece ter 8 núcleos. Outra característica também é
que o controlador da memória está dentro do processador, e não mais no
chipset, aumentando a velocidade de acesso às memórias; estes
processadores usam memórias DDR3 com triple-channel.
As páginas a seguir falam detalhadamente sobre as
características e diferenças dos processadores Core i3, i5 e i7:
- http://www.techtudo.com.br/artigos/noticia/2011/12/qual-a-diferenca-entre-core-i3-core-i5-e-core-i7.html
- http://www.tecmundo.com.br/processadores/3904-quais-as-diferencas-entre-os-processadores-intel-core-i3-i5-e-i7-.htm
- http://www.hardware.com.br/tutoriais/intel-core-i7-i5-i3
» Comparativo entre processadores Intel e AMD
Vídeo comparativo entre a APU AMD A8 e o processador Intel Core I7: www.youtube.com/watch?v=G1znxmfE0_c
» Sobre overclock de processador:
- O que é overclock: http://www.tecmundo.com.br/aumentar-desempenho/1337-o-que-e-overclock-.htm
- Overclocking: http://pt.wikipedia.org/wiki/Overclocking
» Os processadores 64 bits e 32 bits, e a influência do Sistema Operacional na performance destes
http://www.infowester.com/64bitsx32bits.php

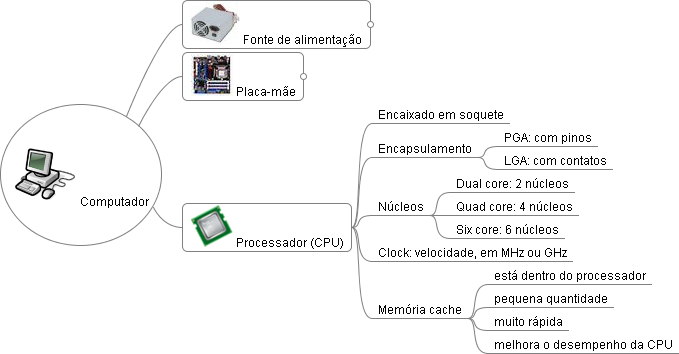

O que é realmente importante saber?
|
- Processador = CPU (Unidade Central de Processamento).
- Cada processador possui um soquete específico para ser encaixado, e um conjunto de placas-mãe que o suportam.
- Clock interno: velocidade interna de um processador, atualmente medida na casa dos GHz (gigahertz).
- Clock externo:
velocidade de comunicação do processador com outros componentes na
placa-mãe, como as memórias. Atualmente medido na casa de algumas
centenas de MHz (megahertz).
- Overclock: aumento da velocidade do processador. Deve ser feito com cuidado, pois poderá travar o computador e até queimá-lo.
- Memória cache: uma pequena quantidade de memória muito rápida no interior do processador. Melhora o desempenho geral do computador.
- Processadores são encaixados em soquetes, e existem dois tipos, os antigos PGA (processadores com pinos) e os atuais LGA (processadores sem pino).
- Existiram também alguns poucos processadores com um
encapsulamento chamado SECC (Single Edge Contact Cartridge) que eram
encaixados em um slot apropriado.
- Core: os
processadores podem possuir um ou mais núcleos (core) dentro do
processador; é como se existissem mais de um processador dento do chip.
|
