Aula 9 - Slots de expansão

Apostila da aula 9: clique aqui para baixar ou visualizar no seu navegador

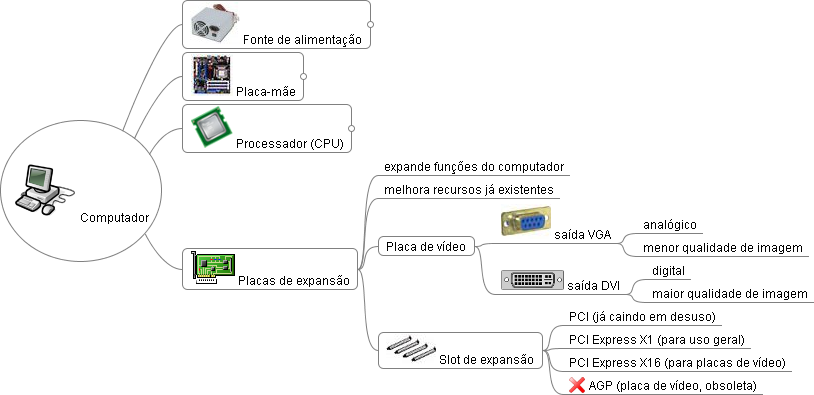

» Principais slots de expansão

ISA (Industry Standard Architecture – Arquitetura Padrão da Indústria) – primeiro tipo de slot usado, no início da década de 80. Transferia 8bits por vez. Cor preta. Obsoleto, não é mais usado.

ISA16 – extensão do padrão ISA, recebe mais um conector. Criado em em 1984, transfere 16 bits por vez. Cor preta. Obsoleto, não é mais usado.

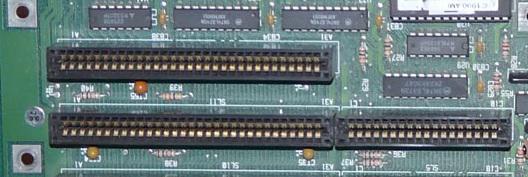

Slots ISA 8 bits e ISA 16 bits:

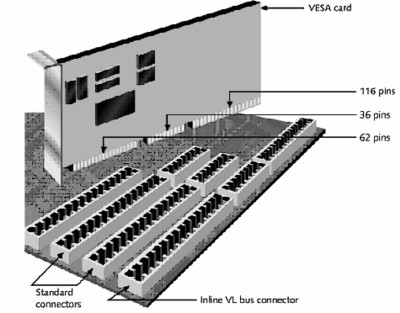

VLB (VESA Local Bus) - extensão do padrão ISA16, recebe mais um terceiro conector. Transfere 32 bits por vez, e era usado só em placas de vídeo. Cor do terceiro slot era marrom. Obsoleto, não é mais usado.

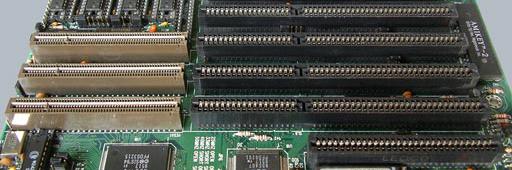

Da cima para baixo: um slot ISA 16 bits, três slots VLB e um slot ISA 8 bits:

Da esquerda para a direita: um slot ISA 8 bits, dois slots ISA 16 bits e um slot VLB:

PCI (Peripheral Component Interconnect – Interconexão de Componentes Periféricos)

Transfere 32 bits por vez, com velocidades muito maiores que o ISA (por padrão a 33Mhz).
Suporte a Plug and Play. Também possibilita o uso de uma tecnologia chamada ‘Bus mastering’, que permite ler e gravar dados diretamente na memória principal do computador sem a intervenção do processador, gerando um ganho de velocidade.
Existem também os slots PCI de 64 bits, chamados de PCI-X (termo erroneamente confundido com PCI-Express), que são maiores que os tradicionais e são encontrados apenas em placas-mãe mais caras, destinadas a servidores.
Existem placas e slots PCIs de 5V e de 3,3V, e existem placas universais que se encaixam em qualquer slot PCI. A diferença é na posição invertida do slot, sendo o de 5V o padrão, mais comum de se achar. Veja figura abaixo.
Cor branca, é usado hoje em dia.

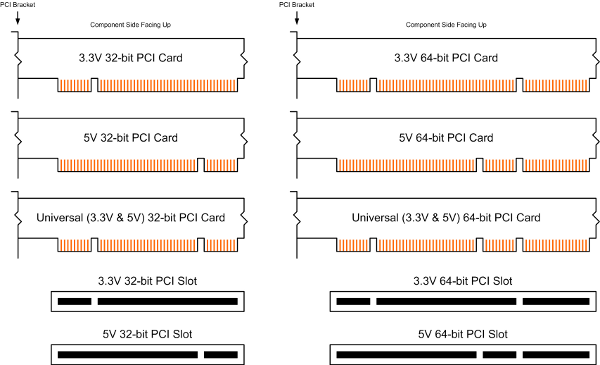

Tipos de slots e placas PCI, de 32 bits (esquerda) e 64 bits (direita), de 3,3V e de 5V.
A mais comum é a PCI 32 bits de 5V, existente em todas as placas-mãe.

Comparando uma PCI 32 bits (esquerda) com uma PCI 64 bits (direita):

AGP (Accelerated Graphics Port – Porta Gráfica Acelerada)

32 bits. Usada exclusivamente para placas de vídeo com aceleração de imagens 3D.
Fazia alocação dinâmica na memória RAM, podendo ler e gravar texturas de imagem diretamente nela. Também eram mais rápidas que as placas PCI por terem um barramento dedicado.
Possuía versões AGP 1x, AGP 2x, AGP 4x, AGP 8x e AGP Pro.
Havia várias versões do AGP, e variações nos slots também (o que é gerava confusão). Essas diferenças ocorriam por causa das tensões de alimentação de cada versão.
Obsoleto, não é mais usado – as placas de vídeo atuais são PCI Express x16.

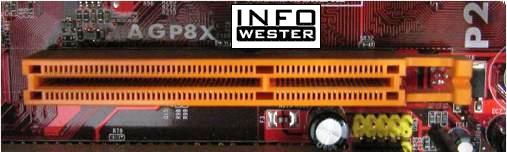

Um slot AGP:

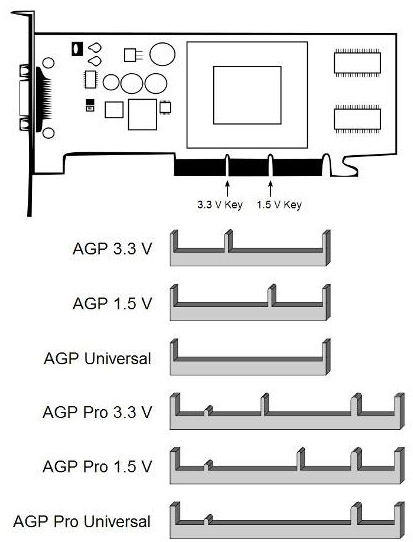

Tipos de slots AGP:

PCI-Express

O PCI é um barramento, enquanto que o PCI Express é uma conexão ponto-a-ponto, isto é, ele conecta somente dois dispositivos e nenhum outro dispositivo pode compartilhar esta conexão. Em uma placa-mãe com slots PCI padrão, todos os slots PCI são conectados ao barramento PCI e todos compartilham o mesmo caminho de dados, o que pode causar redução no desempenho caso mais de um dispositivo queira transmitir dados ao mesmo tempo. Em uma placa-mãe com slots PCI Express, cada slot PCI Express é conectado ao chipset da placa-mãe usando uma pista dedicada, que não é compartilhada com outros slots PCI Express.
PCI Express trabalha com comunicação serial, ao contrário dos outros barramentos, que usam comunicação paralela.
O barramento PCI Express é hot plug, ou seja, é possível instalarmos e removermos placas PCI Express mesmo com o micro ligado.
Existem barramentos PCI Express do tipo x1, x4, x8 e x16, que são sucessivamente mais rápidos, e seus tamanhos também são diferentes. Veja as figuras abaixo.
ATENÇÃO: não confundir PCI Express com o termo PCI-X (que é o PCI de 64 bits)
Mais dados técnicos sobre os barramentos PCI Express:

É usado hoje em dia, e o que há de mais moderno

Exemplo de barramento PCI Express (para uso geral)

Exemplo de barramento PCI Express x16 (para placa de vídeo)

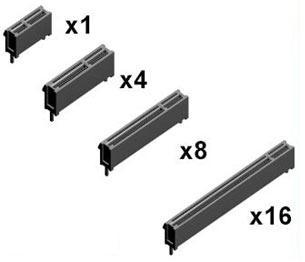

Tipos de barramentos PCI Express: x1, x4, x8 e x16

AMR (Audio Modem Riser) e CNR (Communications and Network Riser) e ACR (Advanced Communications Riser): Usadas exclusivamente para placas de modem, áudio e rede. Neste caso, são placas de custo menor, que dão o controle para o processador. Foram na prática pouco usados. Mais sobre eles: http://www.clubedohardware.com.br/artigos/Dispositivos-AMR-CNR-e-ACR/319/1

Um conector AMR / CNR

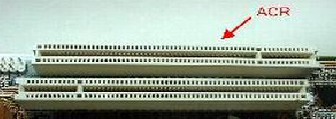

Conector ACR:

Hoje em dia as placas-mãe saem de fábrica somente com os slots PCI e PCI-Express.

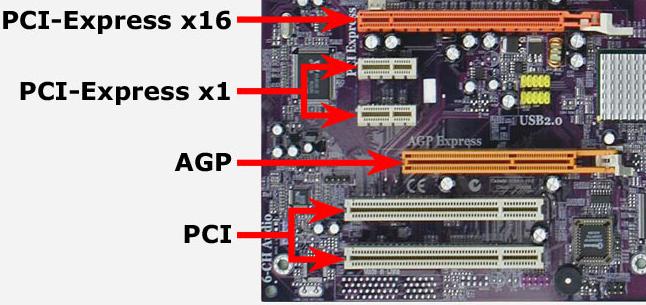

Comparação entre os principais slots mais recentes e mais usados

» Mais informações sobre slots de expansão:

http://www.infowester.com/barramentos.php

» Além dos slots de expansão, uma placa-mãe também tem slots de memória e, em alguns poucos casos, slot de processadores:

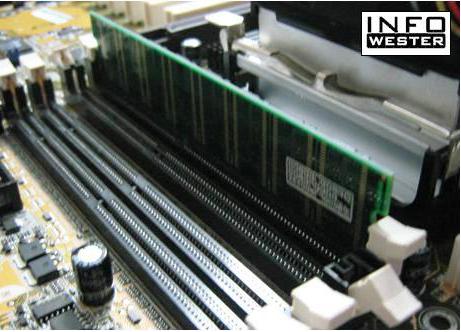

Slot de memória:

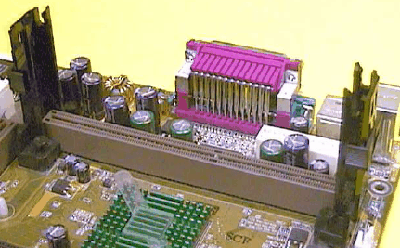

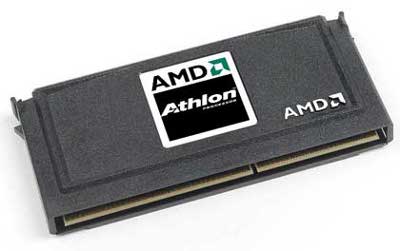

Slot de processador, e seu respectivo processador no cartucho SEC:

» Limpeza de slots

Com o tempo, os contatos de um slot podem oxidar. Limpe-os com um spray limpa contatos adequado.

Limpando o slot de expansão:

    Exemplos de sprays limpa contatos:
    - LC 150 n° 3
    - Limpa Contatos Wurth
    - Contacmatic
    Atenção: nunca use WD-40 para fazer limpezas de contato.

    Os contatos de uma placa de expansão também podem oxidar. Limpe-os com uma borracha, de preferência as borrachas azuis usadas para apagar tinta de caneta ou então um lápis-borracha.

Limpando os contatos de uma placa de expansão:

    Mais explicações sobre este processo de limpeza:
    - http://www.ferapositivo.com.br/hardware/como-resolver-maus-contatos-no-pc-parte-1-placas-e-pentes-de-memoria
    - http://www.ferapositivo.com.br/hardware/como-resolver-maus-contatos-no-pc-parte-2-slots-da-placa-mae
    - http://www.laercio.com.br/artigos/HARDWARE/hard-093/hard-093.HTM

O que é realmente importante saber?

Atualmente só são usados os slots PCI e PCI-Express.
As placas de vídeo atuais são conectadas em slots PCI-Express x16.
Os demais slots (ISA, AMR, CNR e AGP) já estão em desuso.
