Aula 11 - Interfaces e portas de comunicação


    » Como configurar junper e instalar HDs IDE (master/slave)
    Embora os HDs e drives de CD/DVD padrão IDE não sejam mais fabricados, podem ser encontrados em micros um pouco mais antigos. Os dois links seguintes mostram como instalar estes dispositivos IDE e como fazer a configuração dos jumpers para master/slave:
 - http://www.hardware.com.br/livros/hardware-manual/configuracao-jumpers-rom.html
 - http://www.hardware.com.br/livros/hardware-manual/encaixando-cabos-flat-cabos-forca.html

    » Diferenças entre HD IDE (PATA) e SATA, e seus cabos

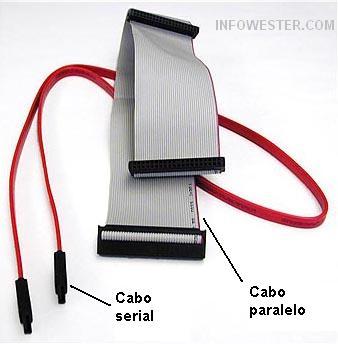

Cabos para SATA (serial) e IDE (paralelo)

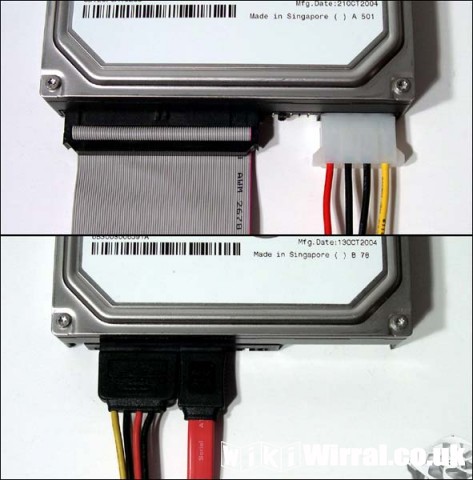

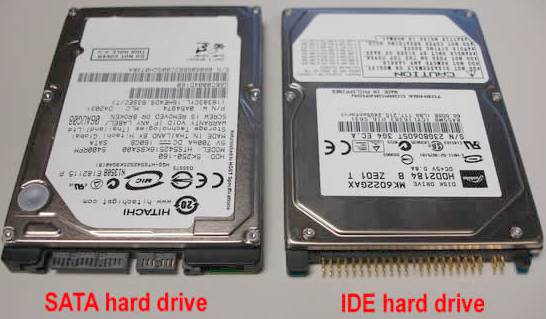

HD IDE (cima) e SATA (baixo)


    » Sobre HDs com tecnologia SSD
    Hoje em dia existem HDs que ao invés de ter um disco rígido magnético, possuem módulos de memória flash, como se fosse uma gigantesca pendrive. Estes são chamados  SSD (solid state drive), e são muito mais rápidos que os HDs tradicionais, embora muito mais caros também.
    Veja o vídeo sobre: http://olhardigital.uol.com.br/produtos/central_de_videos/ssd-vs-hd

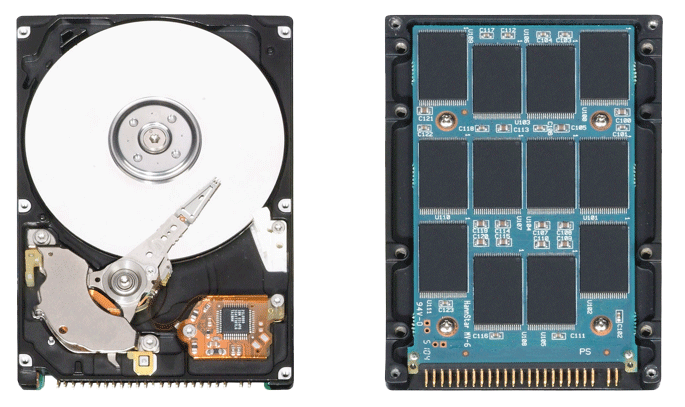

HD tradicional (esquerda) e um HD SSD (direita)


    » PC não reconhece o novo HD? Algumas soluções:
      http://www.tecmundo.com.br/formatacao/1974-pc-nao-reconhece-o-novo-hd-.htm

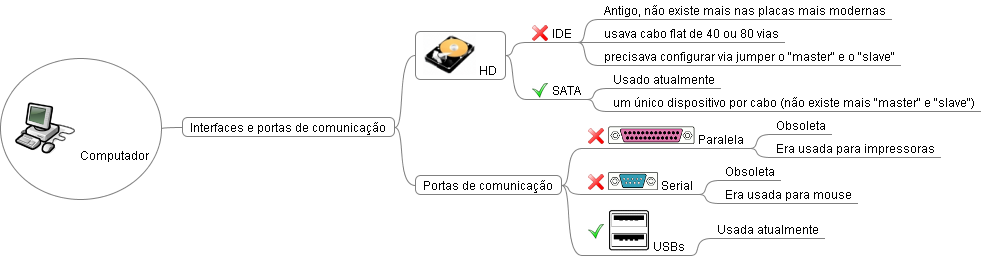

O que é realmente importante saber?
  • A interface IDE, para conexão de HDs e drives de CD/DVD, não é mais usada nas placas-mãe atuais.
  • Na IDE se usava um cabo paralelo chamado de cabo flat.
  • Cada conector IDE suportava até dois dispositivos (HD ou CD), que tinham que ser configurados um como "master" e o outro como "slave" por meio de um jumper presente na traseira destes.
  • HDs e CD/DVDs atualmente são conectados em interfaces SATA (Serial ATA). Cada dispositivo é ligado em um único SATA, não existindo mais as configurações de "master" e "slave".
  • Hoje em dia existem HDs que ao invés de ter um disco rígido magnético, possuem módulos de memória flash, como se fosse uma gigantesca pendrive. Estes são chamados HD SSD (solid state drive), e são muito mais rápidos que os HDs tradicionais, embora muito mais caros também.
  • A porta paralela e a porta serial não são mais usadas nos micros há muito tempo. Ambas foram substituídas pelas portas USB.
